型号 |
加工定制 |
外形尺寸(长*宽*高) |
传热工质 |
集热板材质 |
集热方式 |
是否跟踪太阳 |
集热器类型 |
|
P-G/0.8-T/L/YH-1.85 |
是 |
2000*1000*80mm |
液体 |
铜铝复合集热板 |
非聚光型 |
否 |
阳极氧化 |
|
进出水口径 |
适用人数 |
产品重量 |
结构类型 |
边框颜色 |
产品规格 |
安装方式 |
工作温度 |
外壳材质 |
|
22mm |
2-3人 |
32kg |
铜管铝翼承压集热器 |
古铜色、黑色、银白色 |
可按要求定制 |
卧式 |
低温集热板 |
铝合金 |
阳极氧化集热器性能参数：
| 阳极氧化 |
吸收率
Absorption
|
毛面积
Overall area ( m2)
|
端管尺寸
Header Dimension(mm)
|
翅片规格
Dimension of Fin(mm)
|
最大工作压力
Max Working Pressure(Mpa)
|
| ≥95%±2% | 2 | D22xT0.6xL1060 | L1840xW140xT0.3 | 0.8 | |
|
发射率
Emitance
|
采光面积
Aperure Area ( m2)
|
支管尺寸
Riser Dimension(mm)
|
重量/Weight(kg) |
测试压力
Testing Pressure(Mpa)
|
|
| 15%±2% | 1.85 | D8xT0.5xL1886 | 32~40 | 1.2 |

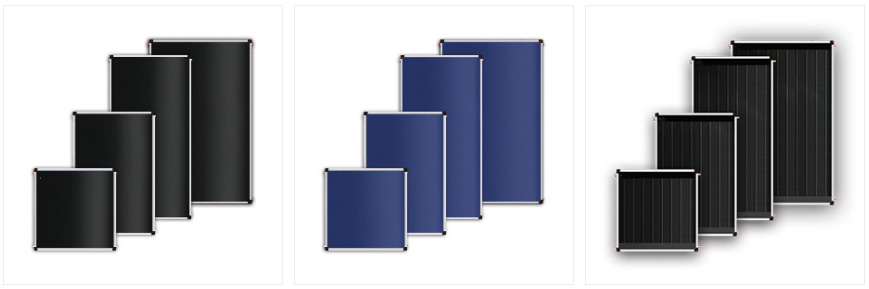

阳极氧化集热器规格参数：
| 阳极氧化集热器 | Flat panel Solar Collector - Anodizing Oxidation Coating |
| 规格：长*宽*高 2000*1000*80 mm | Dimension:L*W*H 2000*1000*80 mm |
| 结构：铜管铝翼承压集热器 | Structure: Al.- Al. Fusion Bonding Fins |
| 板芯：阳极氧化 | Coating: Anodizing Oxidation Coating |
| 边框：电泳铝合金型材1.0mm（铝铆接边框） | Frame: Electrophoretic Aluminum Alloy 1.0mm Thickness （riveting aluminum frame） |
| 盖板：3.2mm 太阳能专用低铁布纹钢化玻璃 | Cover: Low iron Texture Tempered Glass 3.2mm Thickness |
| 背板：0.3mm镀锌背板 | Back Plate:0.3mm Thicknes Galvanized Sheet |
| 保温层：35K玻璃棉 | Insulation: 35K Density Fiber Glass |
规格尺寸可按要求定制
太阳能配空气能热泵热水工程安装案例
|
|
|
|
|
|
产品特点：
高效集热，强效保温
热效率高，管子和平板是一体，无结合热阻；耐压能力强，铝合金管可以承受较高的压力。
铜铝复合板芯，承压性强
铝阳极氧化涂层，耐蚀、耐磨和耐光照等性能相当好，在平板太阳能热水器中已得到广泛应用。本产品采用TP2铜管为介质流道，卫生、稳定、耐腐蚀、承压性强，大小工程应用得心应手。
高透光率，超白低铁布纹钢化玻璃
玻璃的自爆率低：采用高纯度原材料，相对普通玻璃不含各种引爆杂质，从而大大降低了钢化后的自爆率。颜色一致性：超白玻璃采用先进的色度分析仪和分析软件，确保了玻璃颜色的一致性。可见光透过率高，通透性好：大于93%的可见光透过率，使集热器得到更多太阳能量。紫外线透过率低：降低对其他材料的老化影响。
平板太阳能专用镀锌背板
太阳能专用镀锌背板，有优秀的密着性和焊接性。耐腐蚀，不生锈，使用寿命长。
环保EPS玻璃棉保温系统、红外反射膜保温
标准板工程集热器采用环保玻璃棉保温，再加上红外反射保温技术，保温参数接近保温水箱。保温性能超过国家标准；
⑦利用可再生能源太阳能作为主要能源来源, 满足可持续发展的需求。
